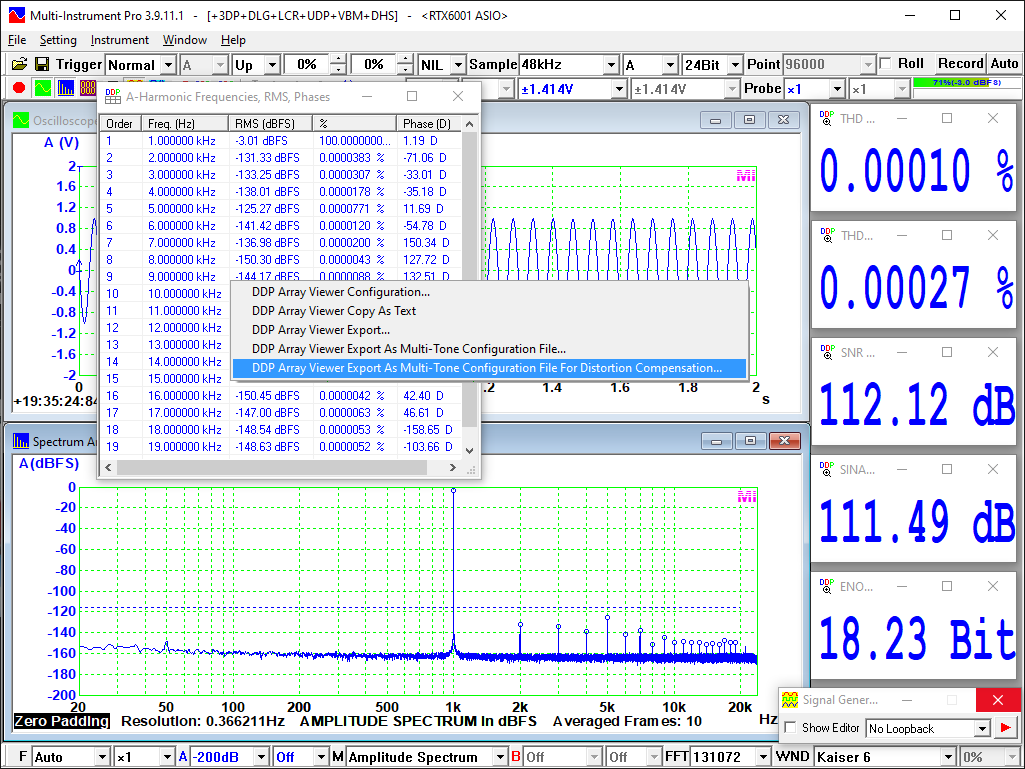

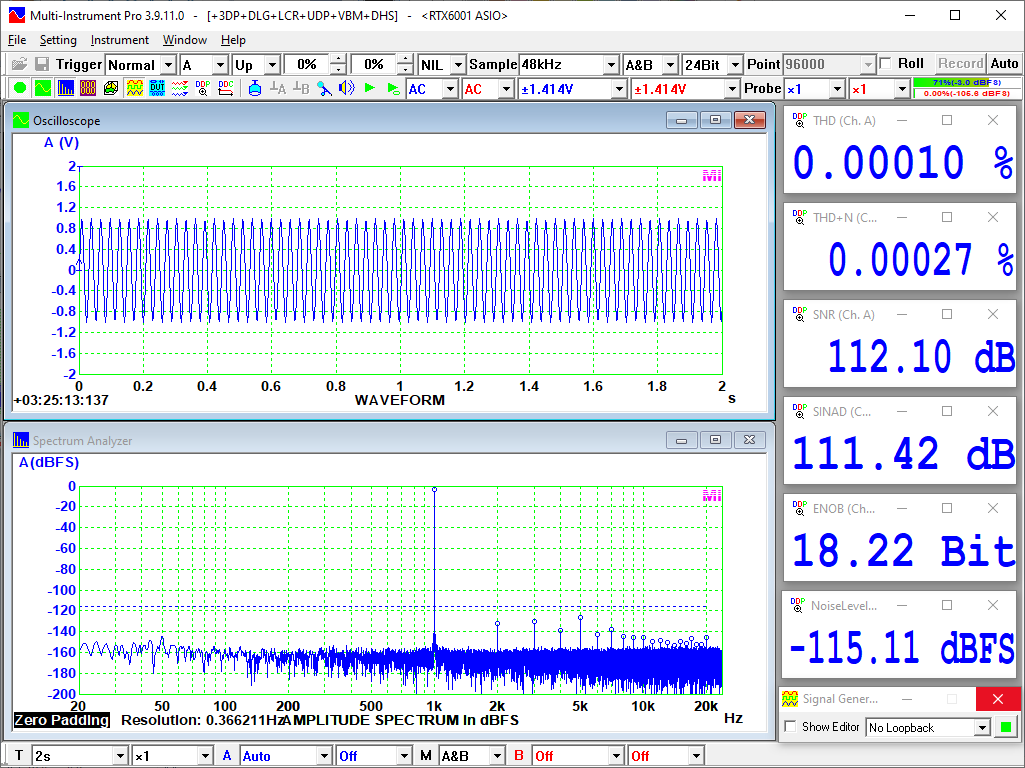

以下示例演示了如何补偿RTX6001音频分析仪在1kHz 1Vp下的残余谐波失真,包括其ADC和DAC部分。首先,通过环回测试测量了其在1kHz 1Vp下的残余谐波失真。结果如下图所示。所使用的软件是Multi-Instrument,可以从 www.virtins.com或 www.multi-tech.cn下载。测得的总谐波失真(THD)为0.00010%(-120dB)。该软件的导出参数(Derived Data Point, DDP)数组查看器列出了测得的信号的主要成分,包括基波和谐波的幅度和相位。这些数据可以导出为一个多音合成配置文件,用于信号重建,重建的信号中将不含所测得的噪声。此文件为纯TXT文本文件。文件中的每个谐波的相位可用如Windows记事本之类的纯文本编辑器手动反转(即:+/-180º)。该软件还提供了一个方便的选项,可以自动导出所有谐波相位均已反转的多音合成配置文件,仅保留基波的相位不变。

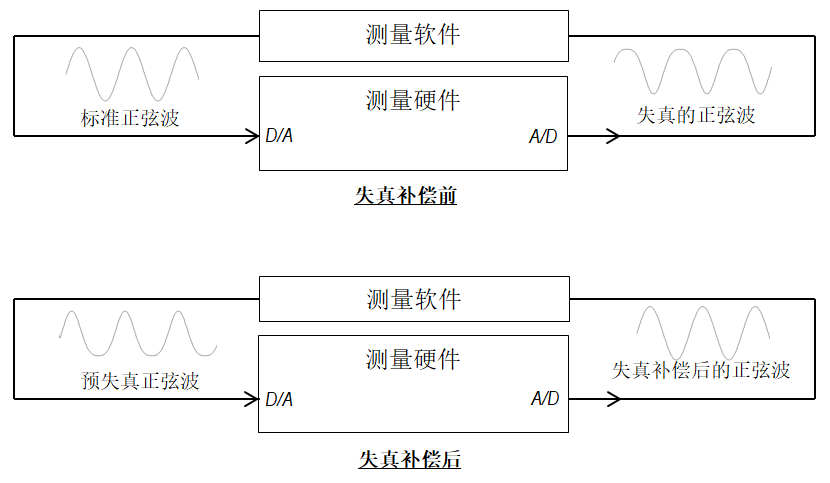

失真补偿前
导出的多音合成配置文件随后被加载到Multi-Instrument的信号发生器中,以生成预失真的1kHz测试信号(见下面的配置)。

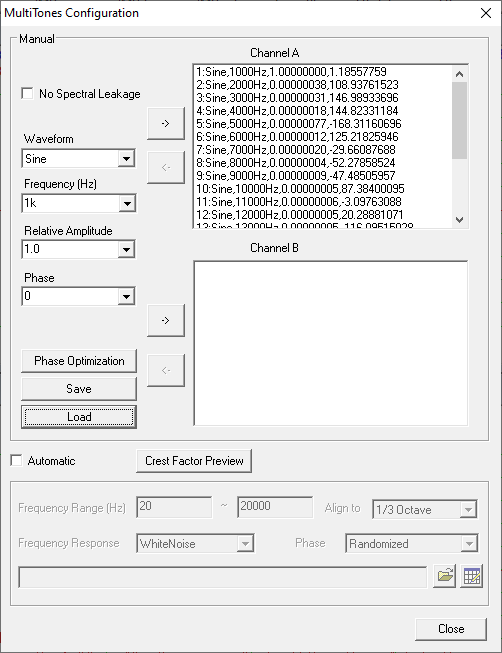

Multi-Instrument中预失真的1kHz测试信号的配置

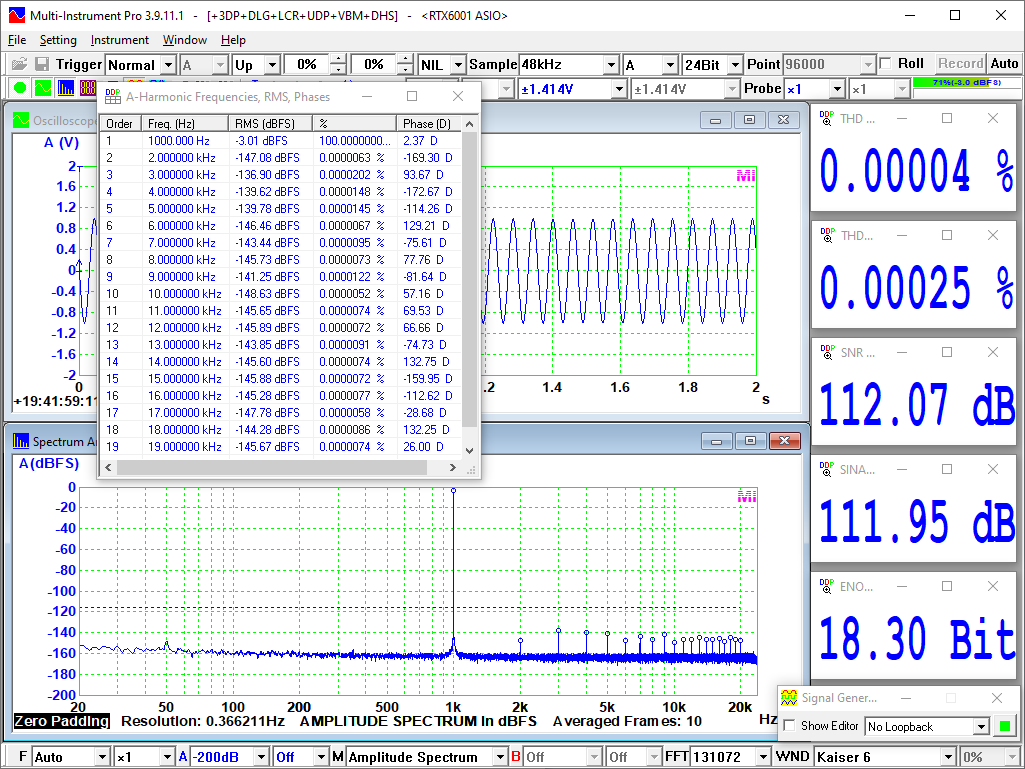

相应的THD环回测试结果如下所示。由图可见,残余THD从0.00010%(-120dB)降至0.00004%(-128dB),改善了8dB。
由于存在幅度和相位的测量误差、非静态失真以及预失真的失真等因素,此法不能完全消除非线性失真。
只要能分别准确测量ADC和DAC部分的残余失真,也可以分别对它们进行补偿。
三、目的不尽相同的各种噪声抑制方法

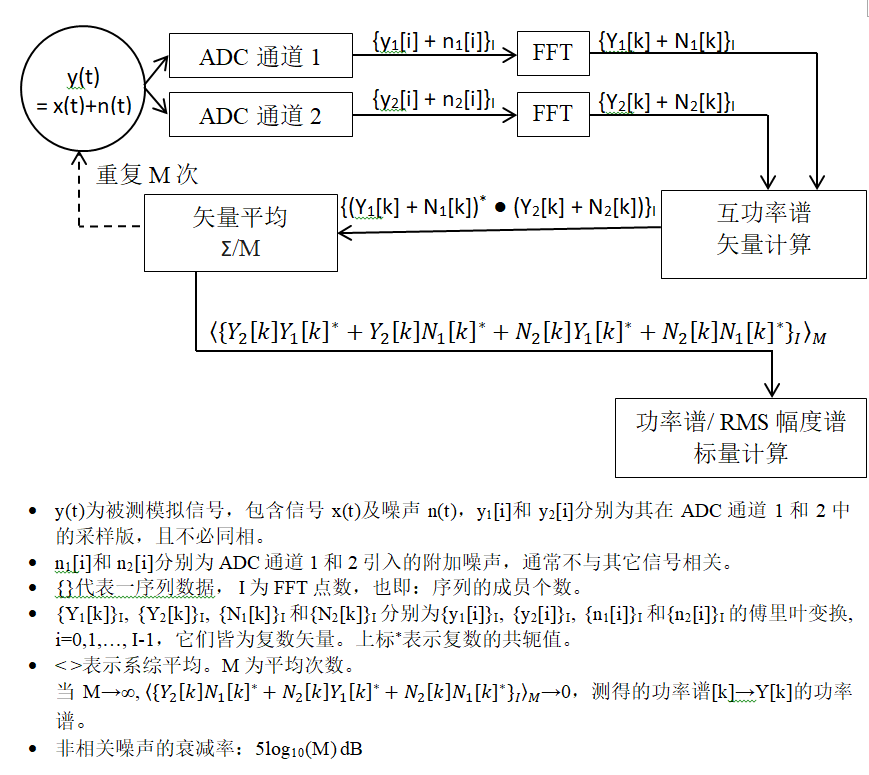

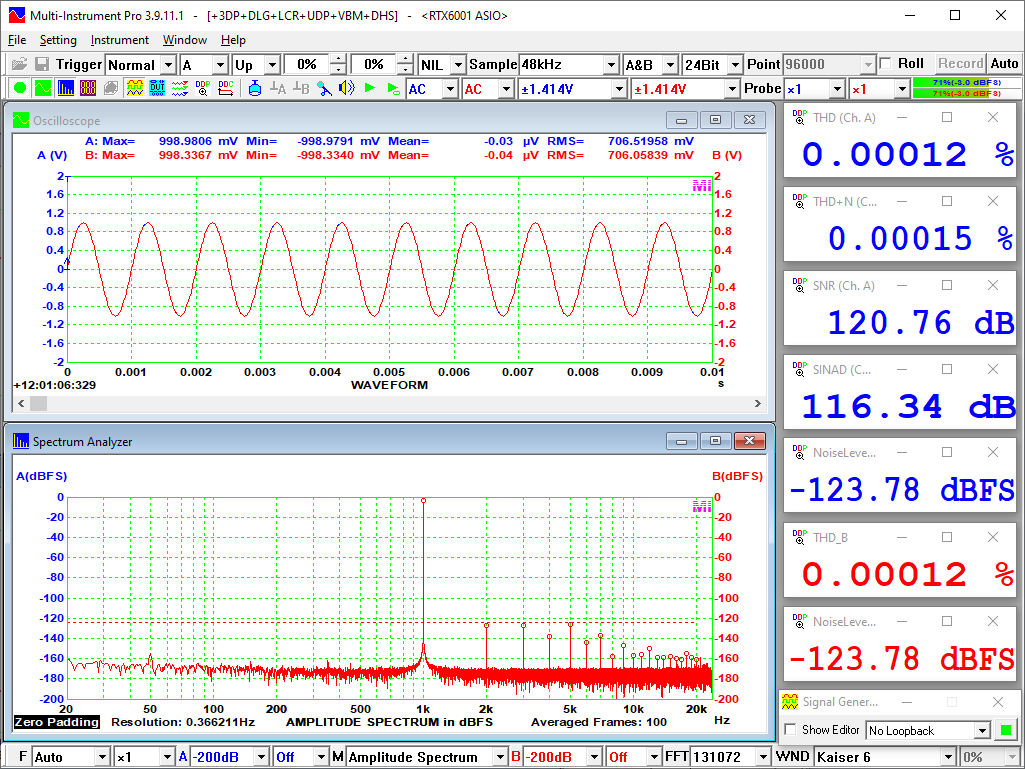

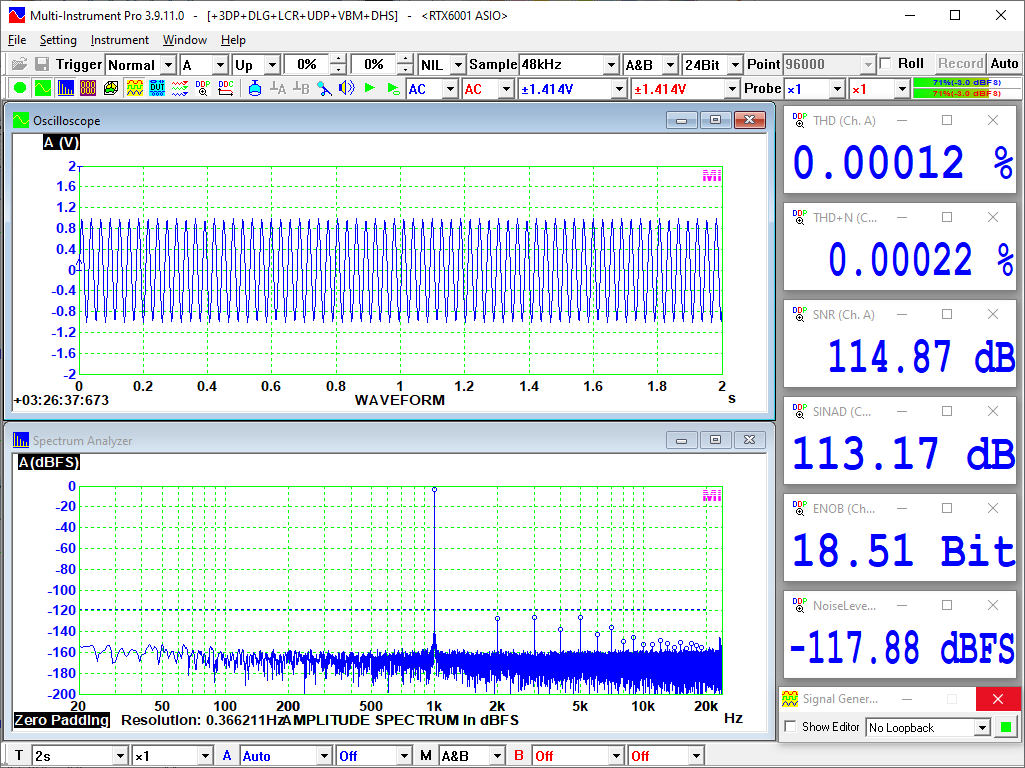

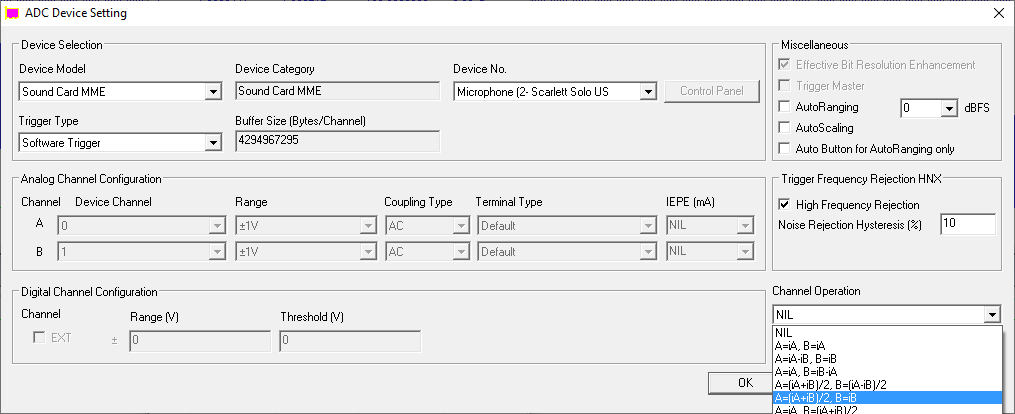

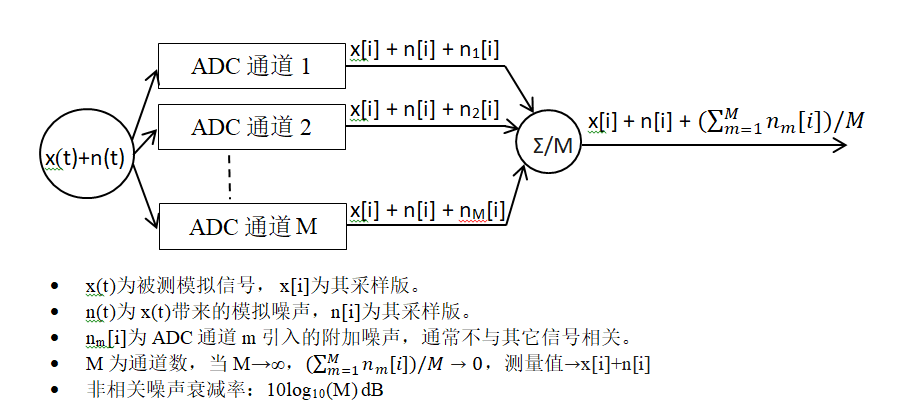

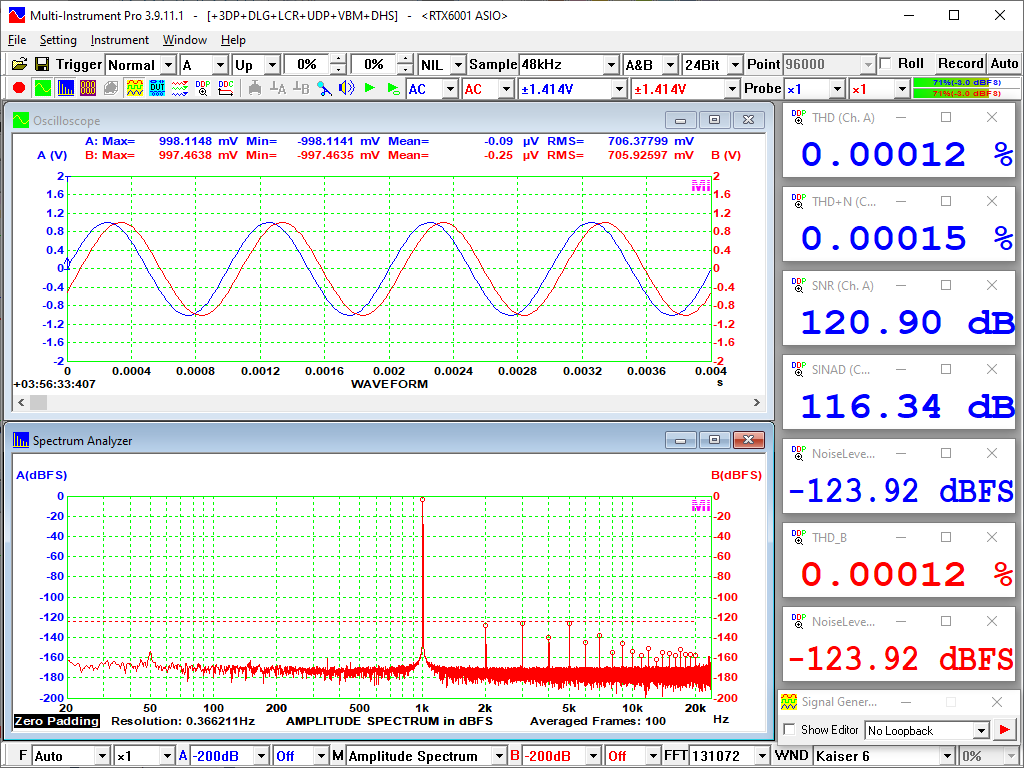

噪声抑制的方法有多种,目的不尽相同:有的专门针对测量系统自身的底噪;有的则针对测得的信号中的所有噪声,而不论其来源如何。时域噪声抑制法对于时域和频域都能起作用,而频域噪声抑制法则有可能不能返回到时域。
|
